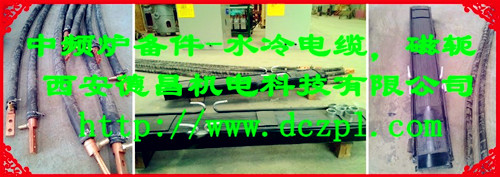

中频炉磁轭,水冷电缆等备件




   1、磁轭采用进口牌号为Z11的高导磁率冷轧硅钢片或武钢硅钢片制造。硅钢片的厚度为0.3mm。磁轭采用仿形结构, 内弧面的弧度与感应线圈的外圆弧度相同,使磁轭可以紧贴感应线圈外侧,最大限度的约束线圈向外发散的磁场,减少外磁路磁阻。
    磁轭由两侧的不锈钢板和不锈钢夹持,焊接固定。提高利用率。硅钢片加工后剪切口飞边允差小于±0.1mm,磁轭总装后,弯曲度不大于4mm,理论中心线与实际中心线偏差不大于3mm。保证线圈与磁轭圆弧状接触,精确耦合,覆盖线圈面积在65%以上。
    磁轭沿长度方向包含上下水冷圈。硅钢片材质不低于GB/T2521—1996标准中的27QG110标准。
磁轭上冷却水管采用方型紫铜管,引出嘴采用φ=16×2紫铜管,短路环采用方型紫铜管。磁轭采用仿形结构,其内弧面的弧度与感应线圈的外圆弧度相同,使磁轭可以紧贴感应线圈外侧,最大限度的约束线圈向外发散的磁场,减少外磁路磁阻。
    磁轭由二側的不锈钢板和不锈钢夹件夹持,焊接固定。在二側的不锈钢板上焊有紫铜冷却水管,用于冷却磁轭。冷却水管可以承0.45Mpa水压,15min内无泄漏。
    2、水冷电缆是一种中空通水,用于大电流加热设备的特种电缆,通常由电极(电缆头)、导线、外护套管三部分组成。
    普通水冷电缆电极使用铜管及铜排焊接而成,与设备连接不紧密;导线采用铜裸线绞制,弯曲半径大;外护套管使用普通橡胶软管,耐压低;套管与电极采用普通卡箍紧固,密封性不好,易漏水。
优质水冷电缆电极采用整体铜棒车、铣加工而成,表面做钝化或镀锡处理;导线使用漆包线经数控绕线机编织而成,柔软度高,弯曲半径小;外护套管使用具有加强夹布层的合成橡胶管,耐压高。套管与电极使用紫铜卡箍在专业设备上冷挤压紧固,密封性好,不易漏水。
    德昌电炉的中频炉水冷电缆,软体导线使用漆包线,传输中频电流时,无表面集肤效应,电能传输效率高,发热量小,外护套胶管不易老化;漆包线经过软化处理,与电极连接部位应力小,反复倾炉、倒炉工作时,水冷电缆电极与软体导线连接部位不会折断。用柒包线做水冷电缆的导线,可以提高水冷电缆的使用寿命。因水冷电缆的导线长期浸泡在水中,工作环境十分恶劣。以前我们用铜裸线做水冷电缆,当水冷电缆使用一段时间后,打开电缆外套,就会看到导线表面有一层绿色铜锈。后来我们改用柒包线做水冷电缆,因柒包线有柒膜保护层,它能起到防腐作用。据用户反映,我们用柒包线做导线制造的水冷电缆,其使用寿命是铜裸线的1.5~2倍;
    德昌电炉信奉着一句话:客户就是上帝。因此,德昌电炉不仅注重其产品质量,也很注重服务质量。本着对客户负责的态度,德昌电炉为您提供中频炉的日常维护知识,希望能够帮助您顺利解决一些常见故障。若在使用过程中遇到不能解决的问题,欢迎来电来函进行咨询。
    注:中频炉相关资料请来函来电索取,或参阅德昌电炉公司官网http://www.dczpl.com查询
