2T中频熔炼炉
Information Details
2T中频熔炼炉
一、2吨中频熔炼炉技术参数设备配置(12脉中频炉）
| 设备型号GWT-2/1250 | 技术指标（加强配置） | 技术指标（标准配置） | |
| 设备额定功率 | 1250KW | 1000KW | |
| 进相电压 | 6*380V | 3*660V | |
| 电炉额定电压 | 1500V | 1800V | |
| 额定容量 | 2T | 2T | |
| 额定温度 | 1600℃ | 1450℃ | |
| 成套配置单： | 中频电源 | 一套（12脉） | 一套（6脉） |
| 补偿电容柜 | 一套（电容12台） | 一套（电容8台） | |

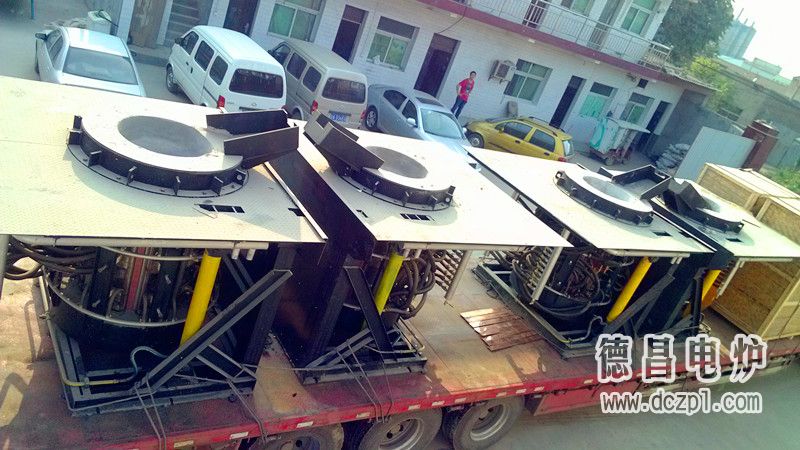

| 中频炉炉体 | 二台 | 二台 | |
| 减速机 | 二台 | 二台 | |
| 水冷电缆 | 四根 | 两根 | |
| 坩埚膜 | 一只 | 一只 | |
| 说明书资料 | 一份 | 一份 | |
| 维修保修期 | 1年 | 1年 | |
二、水冷设备：（选配）
可以在生产现场筑水池，通过水泵使水循环对设备进行冷却，也可选用整套组合型冷却设备。循环水冷却设备技术参数如下表：
| 设备型号 | 依据厂家标定 | |
| 冷却能力（kcal/h） | 400000 | |
| 工作流量（m3/h） | 50-80 | |
| 工作水压（Mpa） | 0.2 | |
| 进出水管口径 | DN80 | |
| 额定功率 | 主水泵（KW） | 5 |
| 风机（KW） | 1.1*2 | |
| 喷淋泵（KW） | 1.5 | |
| 电源（V） | 380 | |
| 主机 | 外形尺寸（mm） | 2500*1800*1500 |
| 空机重量（kg） | 1200 | |
三、变压器：S11型三相油浸式配电变压器(S11-2000-10/0.95)
产品简介：油浸式变压器是具有国际先进水平的低损耗系列产品, 。节能效果明显，可广泛用于城乡工农业电网，其铁心采用阶梯接焊（Step — Lap）新工艺，提高了空载性能，降低了噪声。
产品特点：(1)铁心全部采用优质冷轧硅钢片，国内先进的横剪线，剪切毛刺小、叠积精度高；同时采用全斜接缝、不冲孔、不叠上铁轭工艺，有效地降低了变压器的空载损耗、空载电流和噪音。
(2)变压器线圈采用质保体系严密的供方生产的高纯度无氧铜，有效地降低了铜耗；垫块边缘倒角，压紧时受力均匀，可靠性增加。
(3)定位结构牢靠，器身能承受住各种运输条件下的冲击考验而不发生位移。
(4)采用波纹邮箱的变压器运行中变压器油的热胀冷缩由波纹片的弹性调节，不再和空气联通，彻底解决油老化影响产品使用寿命的难题，同时占地面积小，外观美观，减少维护。
四、设备简介：
1、电源采用并联谐振电路，控制电路完全集成化，中频电源采用零电压软起动。操作十分方便，稳定可靠，无故障时间长，检修方便，维修费用低。
2、中频电源有过压、过流、缺相、欠压、欠水压，冷却水温超限报警保护等多项功能，安全可靠。
3、在合适的功率下稳定运行，熔化速度快，生产效率高。
4、采用三相全桥整流，高次谐波小，对电网无干扰，同时变压器不发热，损耗极低。
5、电源工作时节约电能，节水，体积小，重量轻，使用安全，使用范围广泛。
五、加热特点：
1、中频炉熔炼工艺稳定，铸件有较高的机械强度；
2、氧化损耗少，可实现无氧化熔炼，减少熔化损耗；
3、铁液中自身存在电磁搅拌作用，金属成分均匀，可熔炼各种加工切屑和细小的边角料，降低成本；
4、减少环境污染；
5、功率密度大，熔化速度快，起熔方便；
6、操作使用灵活方便，频率可选择；
7、土建费用小；
8、精湛的线圈设计，优质的厚壁铜管，通过合理选择感应圈的匝间距离使得感应圈的转换效率**，电阻最小，更多的能量可用于熔炼、加热，强度高，线圈不易发生因电弧和膨胀力引起损坏。
